工程学导论Tech Tutorial

本博客为 ENGR1000J-S2-24SU Tech-TA 讲义的中文版本

希望帮助大部分更加熟悉中文的同学更好理解这些内容

也希望能够帮助非本课程的同学们上手单片机的基础使用

注: 中文版的内容和英文讲义完全一样

Arduino + 超声波传感器

模块原理

1. 触发位引脚(Trig)获得约10微秒的高电平，发射超声波，同时接收位引脚(Echo)也变为高电平
2. 当超声波模块接收到回声，接收位引脚重新变回低电平
3. 计算接收位引脚高电平的持续时间，结合声速，计算出距离

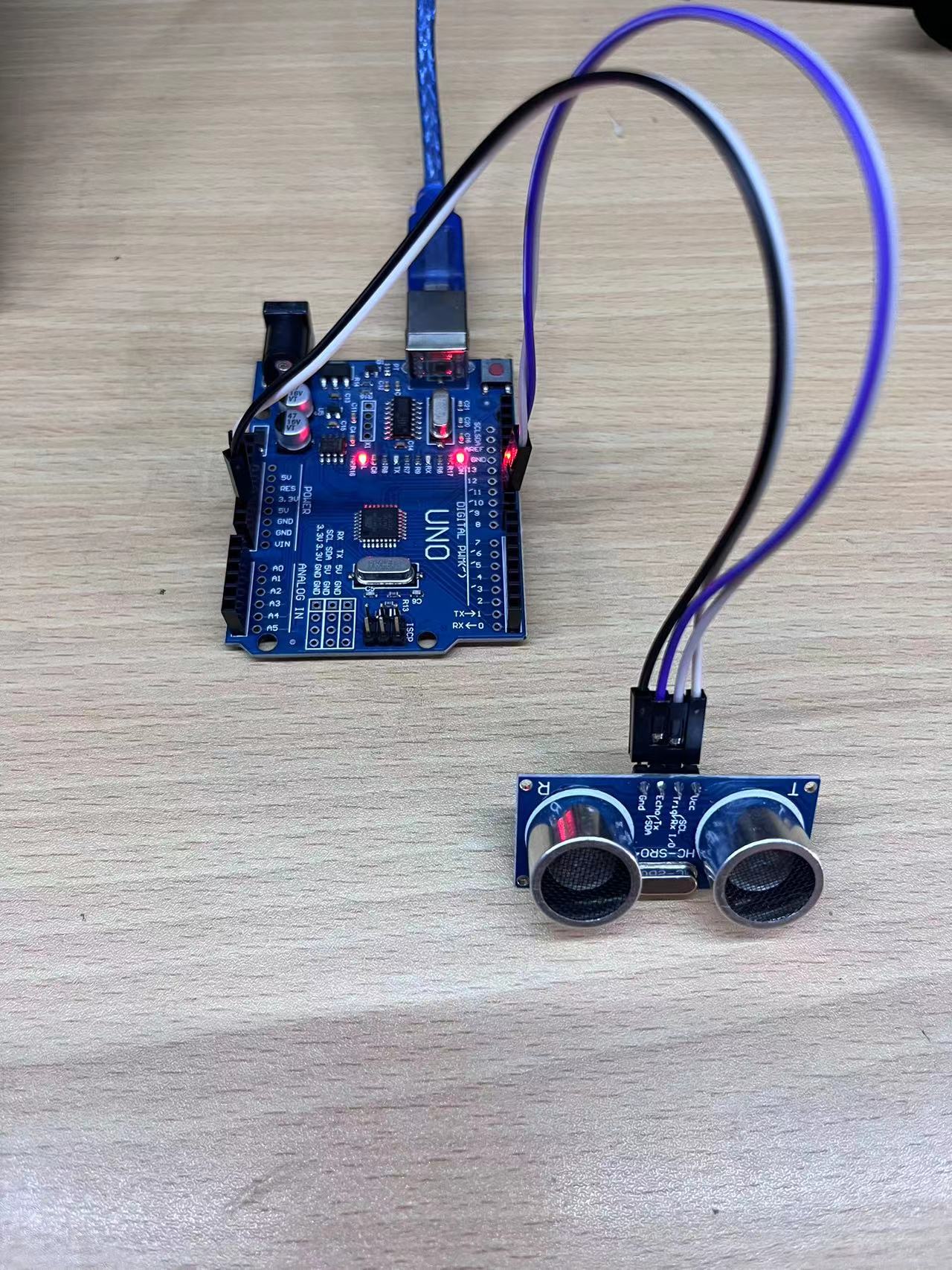

接线

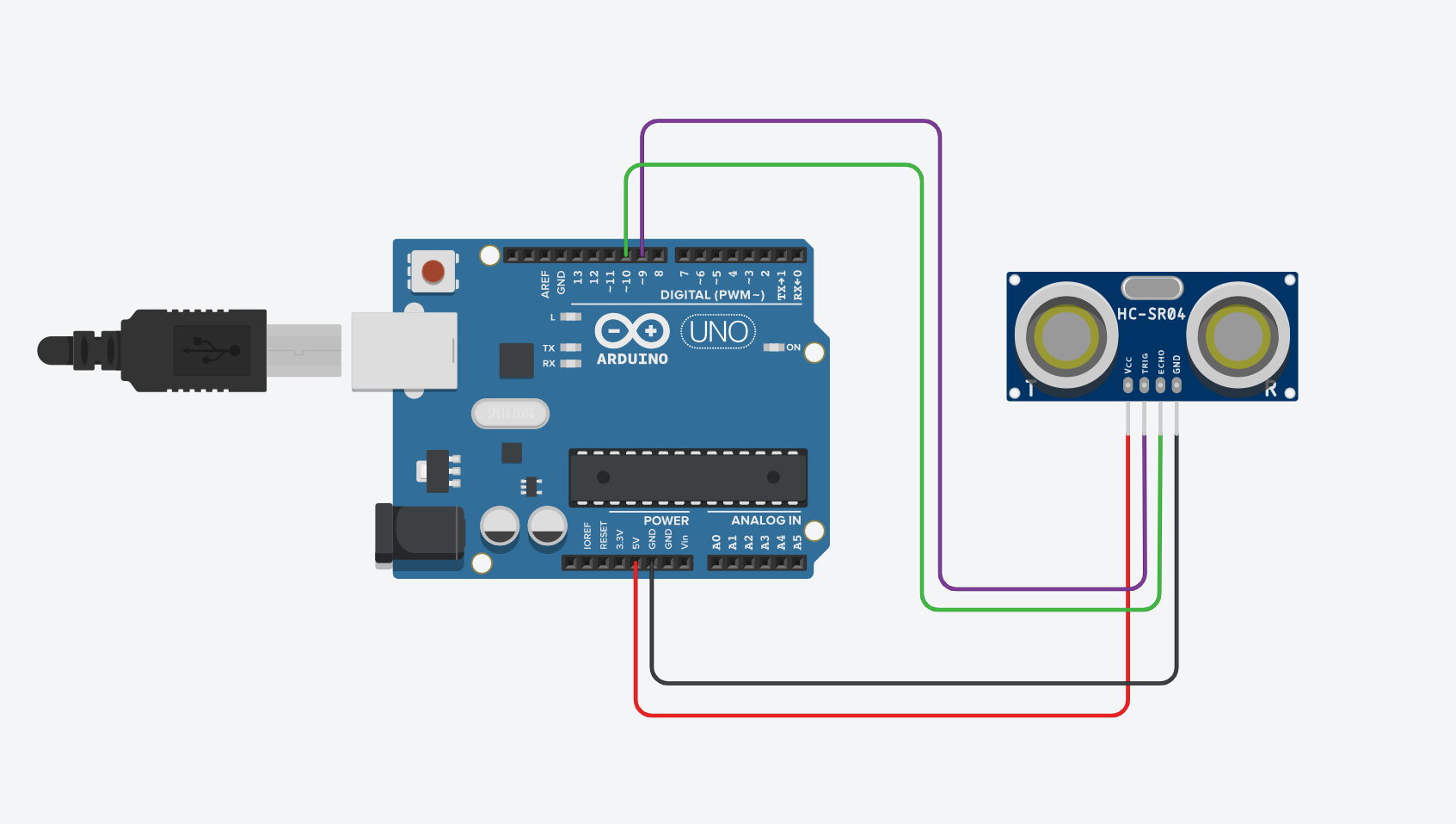

（使用tinkercad绘制）

• vcc接5V供电
• Gnd接Arduino板上的GND接地
• Trig和Echo分别接两个通用输入输出引脚即可，这里选择9和10

代码编写

完整代码

// 定义引脚
const int trigPin = 9;
const int echoPin = 10;

// 定义时间变量
long duration;
int distance;

// 初始化函数
void setup() {
  // 初始化串口通信
  Serial.begin(9600);

  // 设置引脚模式
  pinMode(trigPin, OUTPUT);
  pinMode(echoPin, INPUT);
}

// 主循环函数
void loop() {
  // 调用测距函数
  distance = measureDistance();

  // 输出测得的距离
  Serial.println("Distance: " + String(distance) + " cm");

  // 延迟1秒
  delay(1000);
}

// 测距函数
int measureDistance() {
  // 清空trigPin
  digitalWrite(trigPin, LOW);
  delayMicroseconds(2);

  // 发送10微秒的脉冲到trigPin
  digitalWrite(trigPin, HIGH);
  delayMicroseconds(10);
  digitalWrite(trigPin, LOW);

  // 读取echoPin，返回脉冲宽度（微秒）
  duration = pulseIn(echoPin, HIGH);

  // 计算距离（单位：厘米）
  int distance = duration * 0.034 / 2;

  return distance;
}

函数理解

1. pinMode(pin, mode)

   • 功能: 设置指定引脚的工作模式。
   • 参数:
     • pin: 要设置模式的引脚编号。
     • mode: 引脚模式，可以是INPUT（输入模式）或OUTPUT（输出模式）。
   • 示例:

     pinMode(13, OUTPUT); // 设置13号引脚为输出模式

2. Serial.println(data)

   • 功能: 向串行监视器发送数据，并在发送的数据末尾添加换行符。
   • 参数:
     • data: 要发送的字符串或数值数据。
   • 示例:

     Serial.begin(9600); // 初始化串行通信，波特率为9600
     Serial.println("Hello, Arduino!"); // 向串行监视器发送字符串

3. digitalWrite(pin, value)

   • 功能: 向指定引脚输出高电平（HIGH）或低电平（LOW）。
   • 参数:
     • pin: 要输出信号的引脚编号。
     • value: 输出值，可以是HIGH（高电平）或LOW（低电平）。
   • 示例:

     digitalWrite(13, HIGH); // 将13号引脚设置为高电平

4. delay(ms)

   • 功能: 暂停程序执行指定的毫秒数。
   • 参数:
     • ms: 暂停的时间，单位为毫秒。
   • 示例:

     delay(1000); // 暂停程序执行1秒（1000毫秒）

5. pulseIn(pin, value)

   • 功能: 测量指定引脚上一个脉冲的持续时间。
   • 参数:
     • pin: 要测量脉冲的引脚编号。
     • value: 脉冲的类型，可以是HIGH（高电平脉冲）或LOW（低电平脉冲）。
   • 返回值: 脉冲的持续时间，单位为微秒。
   • 示例:

     unsigned long duration;
     duration = pulseIn(7, HIGH); // 测量7号引脚上高电平脉冲的持续时间

代码说明

1. 定义引脚：

   const int trigPin = 9;
   const int echoPin = 10;

   trigPin连接到HC-SR04传感器的触发引脚（Trig），echoPin连接到回声引脚（Echo）

   这里的 9 和 10 是和实际的接线对应起来的

   就是给引脚数字起名字，这两行代码也可以用宏定义实现，即：

   #define TRIG_PIN 9
   #define ECHO_PIN 10

2. 初始化函数：

   void setup() {
     Serial.begin(9600);
     pinMode(trigPin, OUTPUT);
     pinMode(echoPin, INPUT);
   }

   设置串口通信速率为9600波特，并设置引脚模式

   这里波特率只要和串口监视器的波特率一致就可以，建议9600

3. 主循环函数：

   void loop() {
     distance = measureDistance();
     Serial.println("Distance: " + String(distance) + " cm");
     delay(1000);
   }

   在主循环中调用measureDistance函数测量距离，并将结果通过串口输出，每次测量后延迟1秒

4. 测距函数：

   int measureDistance() {
     digitalWrite(trigPin, LOW);
     delayMicroseconds(2);
     digitalWrite(trigPin, HIGH);
     delayMicroseconds(10);
     digitalWrite(trigPin, LOW);
     duration = pulseIn(echoPin, HIGH);
     int distance = duration * 0.034 / 2;
     return distance;
   }

   该函数首先清空trigPin，然后发送10微秒的脉冲信号，读取从echoPin接收到的回声信号的持续时间，并计算出距离

   pulseIn函数用于测量某个引脚上的脉冲宽度（高电平或低电平的持续时间）

运行

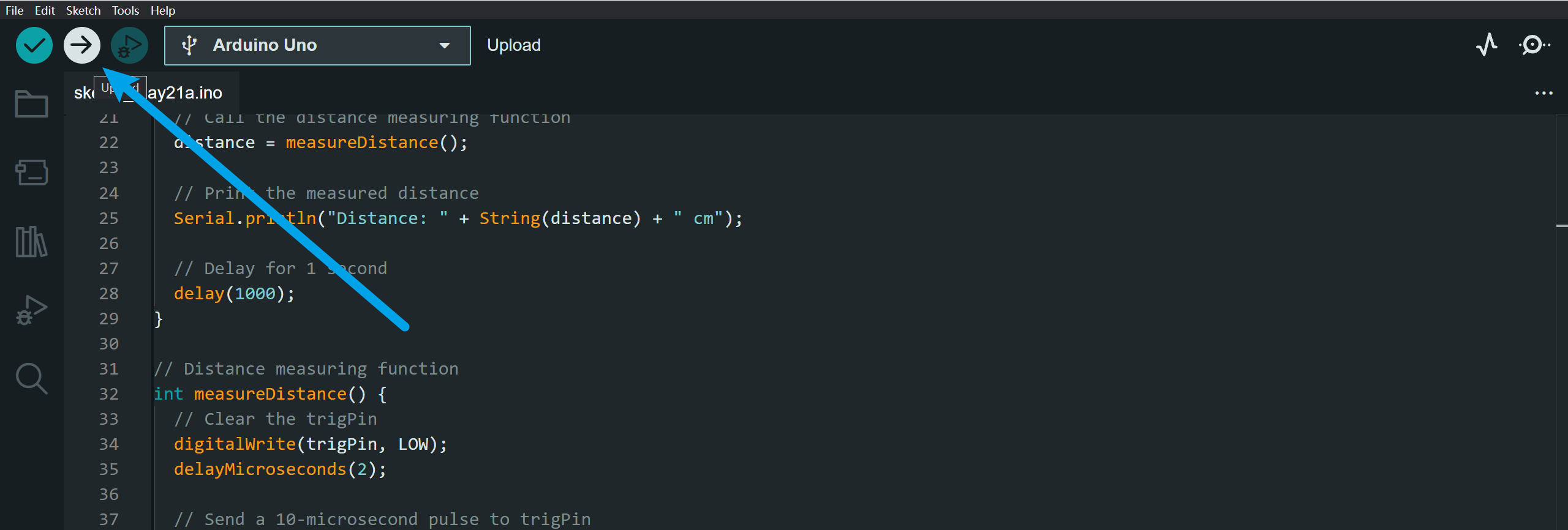

点击上传按钮

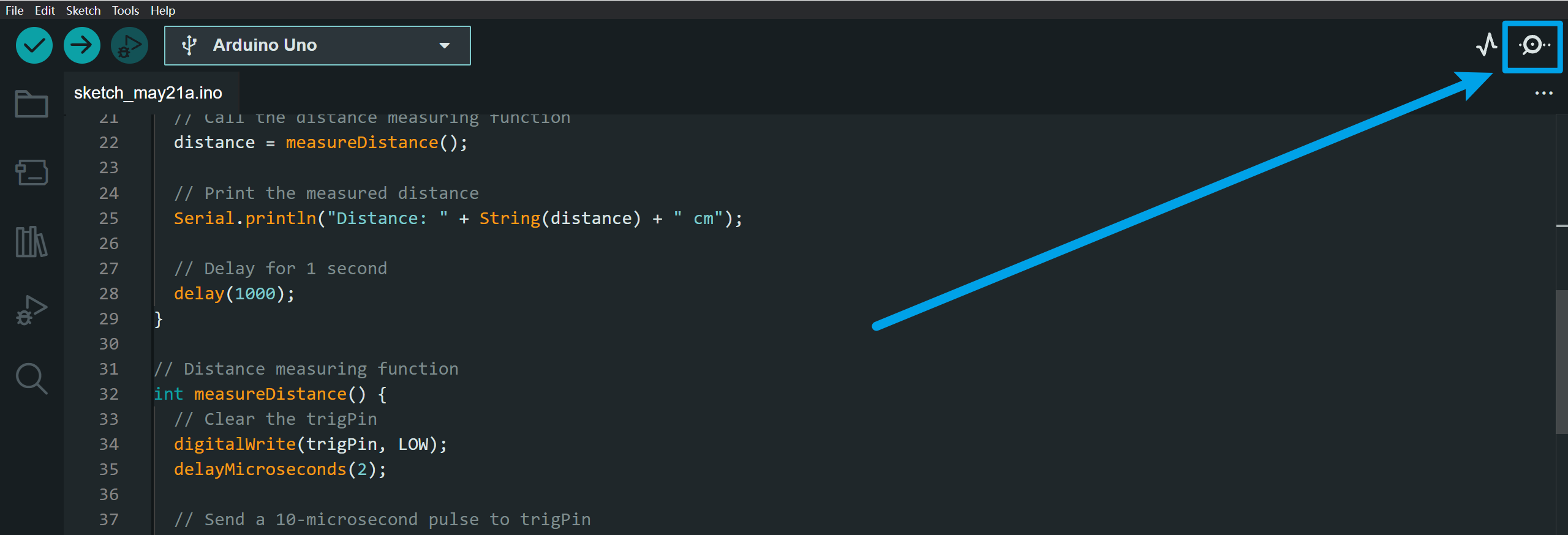

打开串行监视器

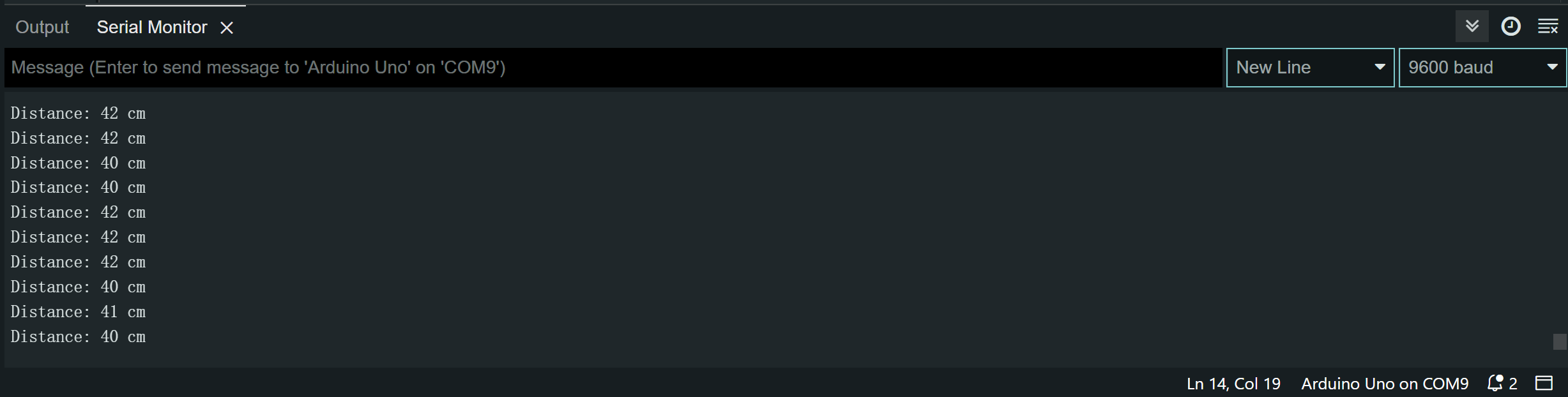

传感器读取到的数据实时显示在窗口中

Arduino + L298N + DC Motor

直流电机简介

基本参数

额定电压：额定电压（Rated Voltage）是指直流电机在最佳性能下运行时所需的电压。

转速：转速（Speed），通常用转每分钟（RPM, Revolutions Per Minute）表示。转速与扭矩之间存在反比关系，在电机的应用中需要平衡两者以满足具体的使用需求。

对于VG100-S2第一阶段的项目，电机额定电压的选择要求小于等于12V，转速可以选择较低转速以提高扭矩。

使用原理

在直流电机的两个电极分别接高电压和低电压，不同的电压差形成不同的转速。

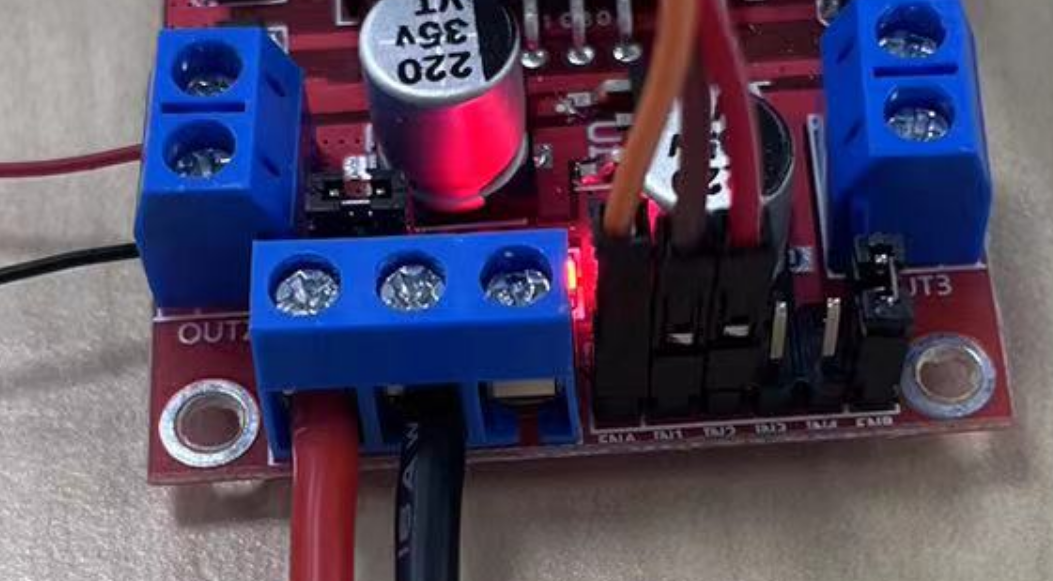

L298N电机驱动板

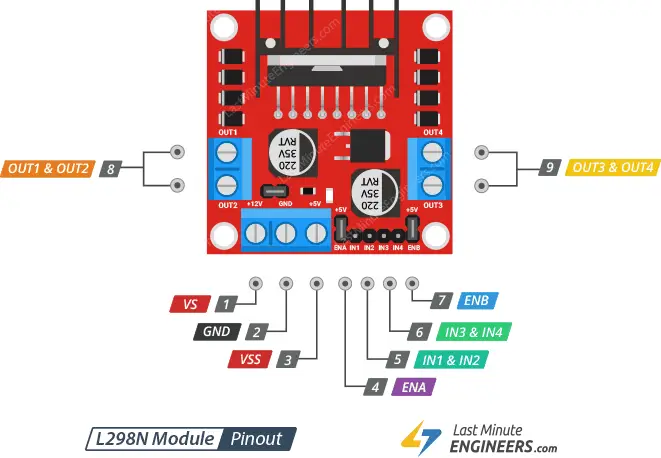

接口介绍

• OUT1, OUT2, OUT3, OUT4: 电流输出，连接直流电机
• 12V（VS），和 GND: 用于电流输入（不一定要12V的电源。5V~35V都OK）
• 5V（VSS），可用于输出5V电压
• IN1, IN2, IN3, IN4: 信号输入，连接Arduino
• EN1，EN2: A侧输入和B侧输出的使能，可用于控制电机转速

可以提供最大约2A的电流

使用方法1

IN1, IN2 控制电机方向和电机速度

需要两个模拟输出引脚

实现思路简单一些

接线

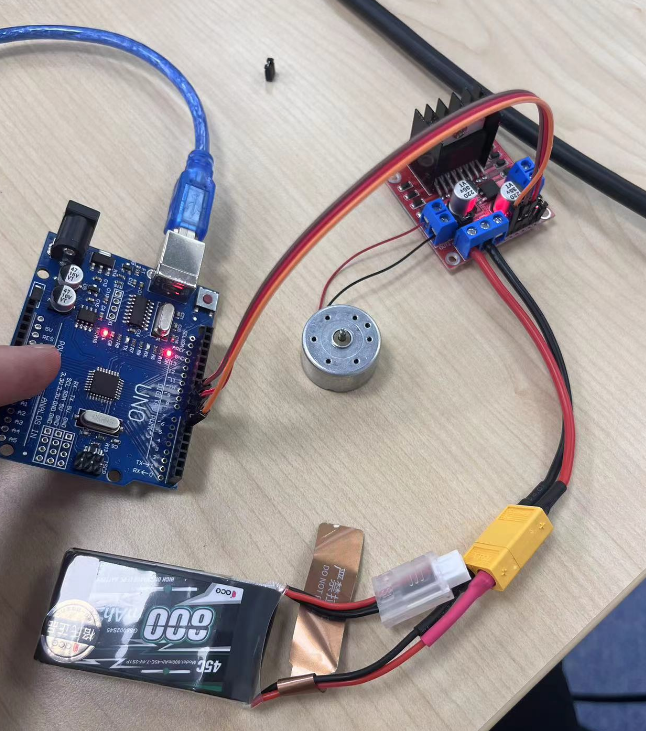

1. Arduino与L298N驱动模块的连接

   • IN1: Arduino的D5引脚连接到L298N的IN1引脚。
   • IN2: Arduino的D3引脚连接到L298N的IN2引脚。

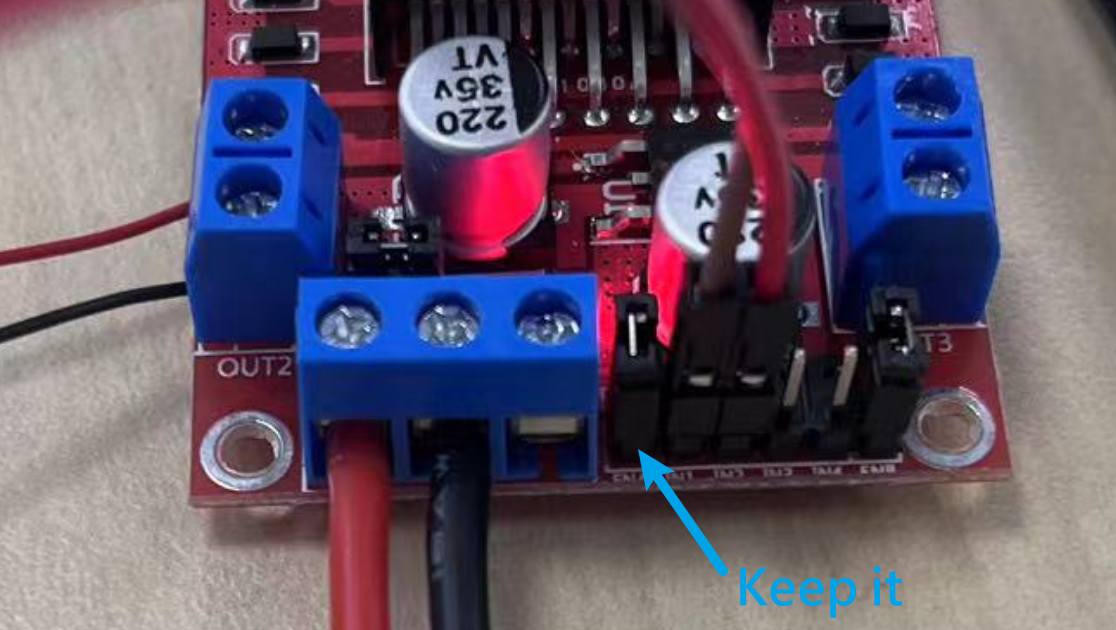

   • 不要拔掉ENA的跳线帽

2. 电源连接

   • 驱动模块电源输入:
     • 将L298N的VCC引脚连接到电池
     • 将L298N的GND引脚连接到电源的负极（地）。
   • Arduino电源:
     • 可以通过USB供电，或使用外部电源供电。

3. 电机连接

   • 将直流电机的两根线连接到L298N的OUT1和OUT2引脚。确保电机连接正确，以便IN1和IN2控制电机的正反转。

代码编写

int IN1 = 5; // D5引脚连接到驱动模块的IN1
int IN2 = 3; // D3引脚连接到驱动模块的IN2

void motor(int speed1) { // speed1 驱动电机的速度，值范围-255到255，正值正转，负值反转
  int s1, s2; // 定义s1和s2变量，用于表示电机正反转状态
  if(speed1 > 0) {
    s1 = IN1; // 正转时，s1表示IN1
    s2 = IN2; // 正转时，s2表示IN2
  } else {
    s1 = IN2; // 反转时，s1表示IN2
    s2 = IN1; // 反转时，s2表示IN1
    speed1 = -speed1; // 将speed1取绝对值，使其成为正数
  }
  digitalWrite(s1, LOW); // 给s1所代表的引脚写入低电平，确定电机的负极
  analogWrite(s2, speed1); // 给s2所代表的引脚写入模拟信号，根据speed1的绝对值控制电机速度
}

void setup() {
  pinMode(IN1, OUTPUT); // 设置D5为输出引脚
  pinMode(IN2, OUTPUT); // 设置D3为输出引脚
  Serial.begin(9600);
}

void loop() {
  motor(50); // 调用motor函数，设置电机速度为50，电机正转
  delay(1000); // 等待1秒钟，使电机保持当前速度
  motor(100); // 调用motor函数，设置电机速度为100，电机正转
  delay(1000); // 等待1秒钟，使电机保持当前速度
  motor(255); // 调用motor函数，设置电机速度为255（最大速度），电机正转
  delay(1000); // 等待1秒钟，使电机保持当前速度
  motor(-100); // 调用motor函数，设置电机速度为-100，电机反转
  delay(1000); // 等待1秒钟，使电机保持当前速度
}

函数介绍

digitalWrite

• 功能: digitalWrite 用于将数字引脚设置为高电平（HIGH）或低电平（LOW）。
• 使用方法: digitalWrite(pin, value);
  • pin: 要操作的引脚编号（如 D5）。
  • value: HIGH 或 LOW，分别表示高电平和低电平。
• 引脚要求: 可以用于任何所有引脚。

示例:

digitalWrite(5, HIGH); // 将D5引脚设置为高电平
digitalWrite(3, LOW);  // 将D3引脚设置为低电平

analogWrite

• 功能: analogWrite 用于向PWM引脚输出模拟信号，范围是0到255，通过PWM技术模拟模拟信号。
• 使用方法: analogWrite(pin, value);
  • pin: 要操作的PWM引脚编号（如 D6）。
  • value: 0到255之间的值，0表示0%占空比（低电平），255表示100%占空比（高电平）。
• 引脚要求: 只能用于支持PWM的引脚。

示例:

analogWrite(6, 128); // 在D6引脚输出50%占空比的PWM信号

使用方法2

IN1, IN2 控制电机方向

ENA 控制电机速度

需要两个数字输出引脚+一个模拟输出引脚

节约模拟引脚，代码优雅一点，接线稍麻烦一点

分别控制正反转和速度

接线

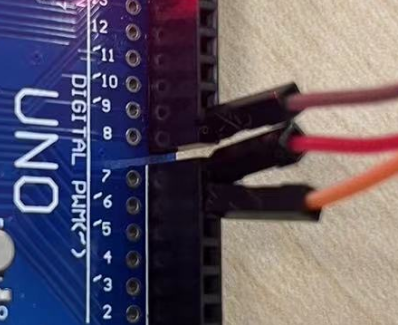

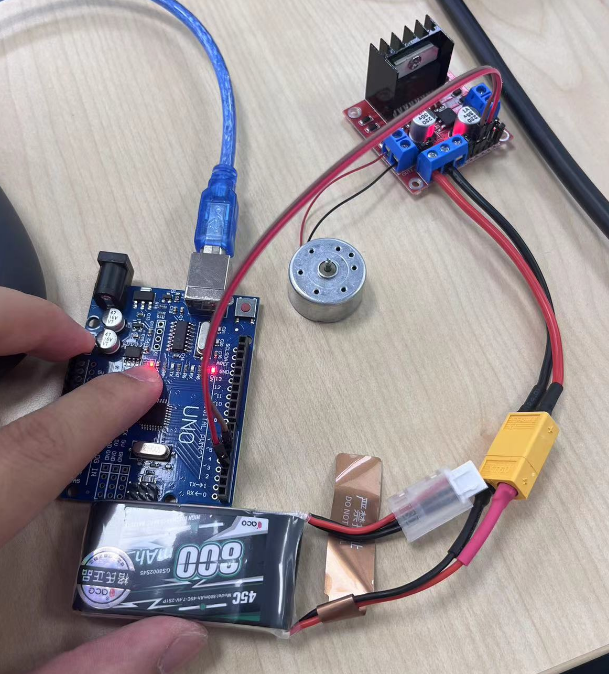

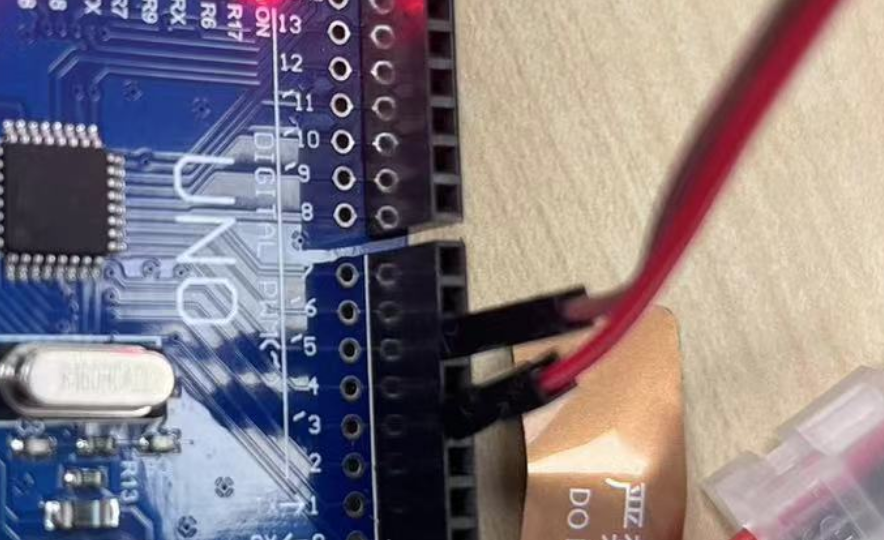

1. Arduino与L298N驱动模块的连接

   • IN1: Arduino的D5引脚连接到L298N的IN1引脚。
   • IN2: Arduino的D3引脚连接到L298N的IN2引脚。
   • EN1: Arduino的D6引脚连接到L298N的EN1引脚。

2. 电源连接

   • 驱动模块电源输入:
     • 将L298N的VCC引脚连接到电池
     • 将L298N的GND引脚连接到电源的负极（地）。
   • Arduino电源:
     • 可以通过USB供电，或使用外部电源供电。

3. 电机连接

   • 将直流电机的两根线连接到L298N的OUT1和OUT2引脚。确保电机连接正确，以便IN1和IN2控制电机的正反转。

代码编写

C style

int IN1 = 8; // D8引脚连接到驱动模块的IN1
int IN2 = 7; // D7引脚连接到驱动模块的IN2
int EN1 = 6; // D6引脚连接到驱动模块的EN1，用于控制电机速度

void motor(int speed1) { // speed1 驱动电机的速度，值范围-255到255，正值正转，负值反转
  if(speed1 > 0) {
    digitalWrite(IN1, HIGH); // IN1高电平，电机正转
    digitalWrite(IN2, LOW);  // IN2低电平
  } else {
    digitalWrite(IN1, LOW);  // IN1低电平
    digitalWrite(IN2, HIGH); // IN2高电平，电机反转
    speed1 = -speed1; // 将speed1取绝对值，使其成为正数
  }
  analogWrite(EN1, speed1); // 使用PWM信号控制电机速度
}

void setup() {
  pinMode(IN1, OUTPUT); // 设置D8为输出引脚
  pinMode(IN2, OUTPUT); // 设置D7为输出引脚
  pinMode(EN1, OUTPUT); // 设置D6为输出引脚
  Serial.begin(9600); // 初始化串口通信，设置波特率为9600
}

void loop() {
  motor(50); // 调用motor函数，设置电机速度为50，电机正转
  delay(1000); // 等待1秒钟，使电机保持当前速度
  motor(100); // 调用motor函数，设置电机速度为100，电机正转
  delay(1000); // 等待1秒钟，使电机保持当前速度
  motor(255); // 调用motor函数，设置电机速度为255，电机正转
  delay(1000); // 等待1秒钟，使电机保持当前速度
  motor(-100); // 调用motor函数，设置电机速度为-100，电机反转
  delay(1000); // 等待1秒钟，使电机保持当前速度
}

C++ style

class Motor {
  private:
    int IN1;  // 电机驱动模块的IN1引脚
    int IN2;  // 电机驱动模块的IN2引脚
    int EN1;  // 电机驱动模块的EN1引脚，用于控制电机速度

  public:
    Motor(int in1, int in2, int en1) {  // 构造函数，用于初始化引脚
      IN1 = in1;
      IN2 = in2;
      EN1 = en1;

      pinMode(IN1, OUTPUT); // 设置IN1为输出引脚
      pinMode(IN2, OUTPUT); // 设置IN2为输出引脚
      pinMode(EN1, OUTPUT); // 设置EN1为输出引脚
    }

    void setSpeed(int speed) {  // 设置电机速度的方法，speed值范围为-255到255
      if (speed > 0) {
        digitalWrite(IN1, HIGH); // IN1高电平，电机正转
        digitalWrite(IN2, LOW);  // IN2低电平
      } else {
        digitalWrite(IN1, LOW);  // IN1低电平
        digitalWrite(IN2, HIGH); // IN2高电平，电机反转
        speed = -speed; // 将speed取绝对值，使其成为正数
      }
      analogWrite(EN1, speed); // 使用PWM信号控制电机速度
    }
};

Motor motor1(8, 7, 6);  // 创建Motor类的实例，指定IN1, IN2, EN1引脚

void setup() {
  Serial.begin(9600); // 初始化串口通信，设置波特率为9600
}

void loop() {
  motor1.setSpeed(50); // 设置电机速度为50，电机正转
  delay(1000); // 等待1秒钟，使电机保持当前速度
  motor1.setSpeed(100); // 设置电机速度为100，电机正转
  delay(1000); // 等待1秒钟，使电机保持当前速度
  motor1.setSpeed(255); // 设置电机速度为255，电机正转
  delay(1000); // 等待1秒钟，使电机保持当前速度
  motor1.setSpeed(-100); // 设置电机速度为-100，电机反转
  delay(1000); // 等待1秒钟，使电机保持当前速度
}

参考资料

• Arduino L298N Guide | https://nju-robot-club.gitbook.io/arduino/week4/l298n
• L298N Motor Driver Tutorial | https://lastminuteengineers.com/l298n-dc-stepper-driver-arduino-tutorial/

材料购买建议

lab上发放的材料仅以教学为目的，搭建项目的材料是大家自由购买的

硬件的选型也是项目制作的重要部分，适用性、易用性、价格成本都是大家需要考虑的因素

以下是我们给大家的一些建议

结构材料

已在5.25的announcement里提及

电子模块

发放材料中推荐使用的

• Arduino UNO
  • 作为主控单片机
  • 对于第一阶段的项目来说足够且适合
• L298N
  • 不错的电机驱动板选项
  • 还有其它品种的电机驱动板，可以按需选择
• 格式 2S 800mah 电池
  • 这是一块品质很不错的电池
  • 但参数不一定是最合适的
• 超声波传感器
  • 距离信息也是不错的判断标准

需购买或建议购买的

• 电池
  • 电压建议 3S
  • 容量自行选择。越大->续航时间越长、充放电周期长、重量较大、价格较高
  • 放电倍率（c数）不需要追求太高
• 传感器
  • 市面上有很多品种的传感器，分别用来检测不同的环境信息
  • 请根据Phase 1的项目任务选择合适的传感器
  • 可以考虑多传感器的融合检测
• 直流电机
  • 也许你需要新的专门用于小车的电机
  • 注意电机和支架、联轴器、车轮的搭配
  • 电机还有其它种类，可自行选择
• 其它机电模块
  • 多了解，多参考其它方案。有很多好用的模块

关于报销

• 有平均每人200RMB的报销额度。（即每队报销额度1000~1200）
• 一定要开好发票，发票信息见 上海交通大学开票信息.docx。其中纳税人名称和纳税人识别号是最重要的。单位注意选择“企业”而非“个人”
• 商家不应以任何理由拒绝开票。请大家维护自己的消费者权益
